Régions d’intérêt (ROI)#

Cette section décrit comment manipuler les régions d’intérêt (ROIs) pour les signaux dans DataLab.

../../_images/s_roi.png

Capture d’écran du menu « ROI ».#

Le menu « ROI » vous permet de gérer les régions d’intérêt (ROIs) associées au signal actuel.

Voir aussi

Pour plus d’informations sur les métadonnées de signal, voir la section Manipuler les métadonnées et les annotations.

Les régions d’intérêt (ROI) sont des zones de signal définies par l’utilisateur pour effectuer des opérations, des traitements ou des analyses spécifiques sur elles.

Les ROI sont prises en compte presque partout dans les fonctionnalités de calcul de DataLab :

  • Les fonctionnalités du menu « Opérations » sont effectuées uniquement sur la ROI si elle est définie (sauf si l’opération modifie le nombre de points, comme l’interpolation ou le rééchantillonnage).

  • Les actions du menu « Traitement » sont effectuées uniquement sur la ROI si elle est définie (sauf si le type de données du signal de destination est différent de celui de la source, comme dans les fonctionnalités d’analyse de Fourier).

  • Les actions du menu « Analyse » sont effectuées uniquement sur la ROI si elle est définie.

Note

Les ROI sont stockées en tant que métadonnées et sont donc attachées au signal.

Le menu « ROI » vous permet de :

  • « Édition graphique » edit_roi : ouvrir une boîte de dialogue pour gérer les ROI associées au signal sélectionné (ajouter, supprimer, déplacer, redimensionner, etc.). La boîte de dialogue de définition des ROI est exactement la même que celle de l’extraction des ROI (voir ci-dessous) : la ROI est définie en déplaçant la position et en ajustant la largeur d’une plage horizontale.

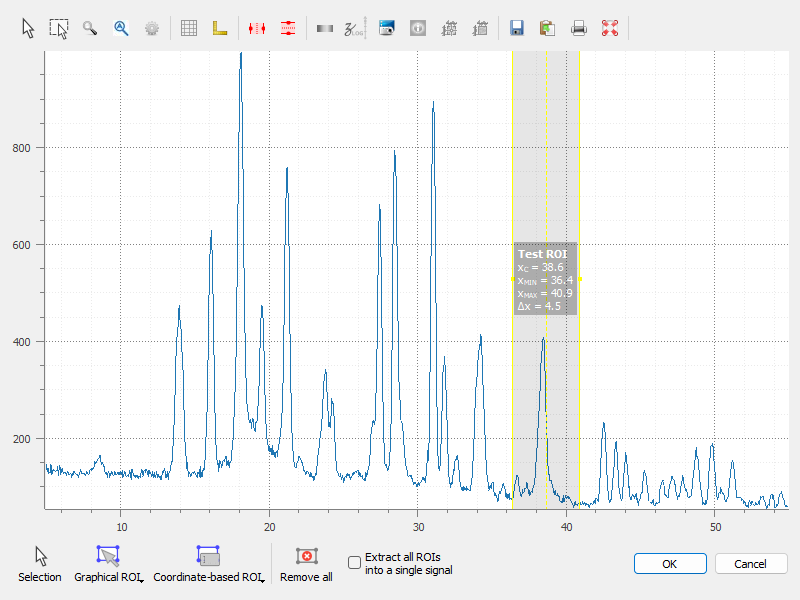

../../_images/s_roi_editor.png

Un signal avec une ROI.#

  • « Édition numérique » : ouvrir une boîte de dialogue pour modifier les paramètres des ROI sélectionnées numériquement (c’est-à-dire à l’aide d’un formulaire simple). Cela vous permet de définir ou de modifier des ROI en fonction de valeurs numériques.

  • « Extraire » signal_roi : extraire la ROI définie des signaux sélectionnés. Cela créera un nouveau signal pour chaque ROI (ou un seul signal, si l’option « Extraire toutes les ROIs dans un seul signal » est sélectionnée dans la boîte de dialogue), avec les mêmes métadonnées que le signal d’origine, mais avec les données correspondant uniquement à la ROI. Les nouveaux signaux seront ajoutés à l’espace de travail actuel.

  • « Copier » roi_copy : copier la ROI définie des signaux sélectionnés dans le presse-papiers. Cela vous permet de coller la ROI dans un autre signal ou de l’utiliser dans d’autres opérations.

  • « Coller » roi_paste : coller la ROI copiée du presse-papiers dans les signaux sélectionnés. Cela ajoutera la ROI aux signaux, vous permettant de définir ou de modifier des ROI en fonction de celles précédemment copiées.

  • « Importer » roi_import : importer des ROI à partir d’un fichier. Cela vous permet de charger des ROI précédemment enregistrées dans le signal actuel.

  • « Exporter » roi_export : exporter les ROI définies vers un fichier. Cela vous permet de sauvegarder les ROI pour une utilisation ultérieure ou de les partager avec d’autres.

  • « Supprimer tout » roi_delete : supprimer toutes les ROI définies pour les signaux sélectionnés.

../../_images/s_roi_dialog.png

Boîte de dialogue d’extraction des ROI : la ROI est définie en déplaçant la position et en ajustant la largeur d’une plage horizontale.#
